Для комплексного контроля работы штанговых глубинно-насосных установок (ШГНУ) используется динамограф "СИДДОС-автомат 3". Он автоматически контролирует динамограммы типа "нагрузка - положение штока" в рабочем состоянии и при выходе на режим ШГНУ, а также тестирует клапаны в статическом состоянии. Динамограф имеет моноблочное исполнение, что позволяет исключить соединительный кабель, повышая оперативность и безопасность исследования.
Динамограф состоит из двух модулей: электронного блока и датчика нагрузки. Электронный блок (1) является микропроцессорным контроллером, который задает алгоритм работы комплекса, осуществляет прием и обработку данных датчика перемещения и датчика нагрузки (2), отображает результаты работы на индикаторе (3), а также обеспечивает связь с внешними устройствами через разъем ввода-вывода (9). Датчик перемещения конструктивно объединен с электронным блоком. Электронный блок имеет встроенный аккумулятор, от которого питаются сам блок и датчики. Межтраверсный датчик контроля нагрузки присоединяется к электронному блоку, а датчик механически крепится на нем четырьмя невыпадающими винтами (12).

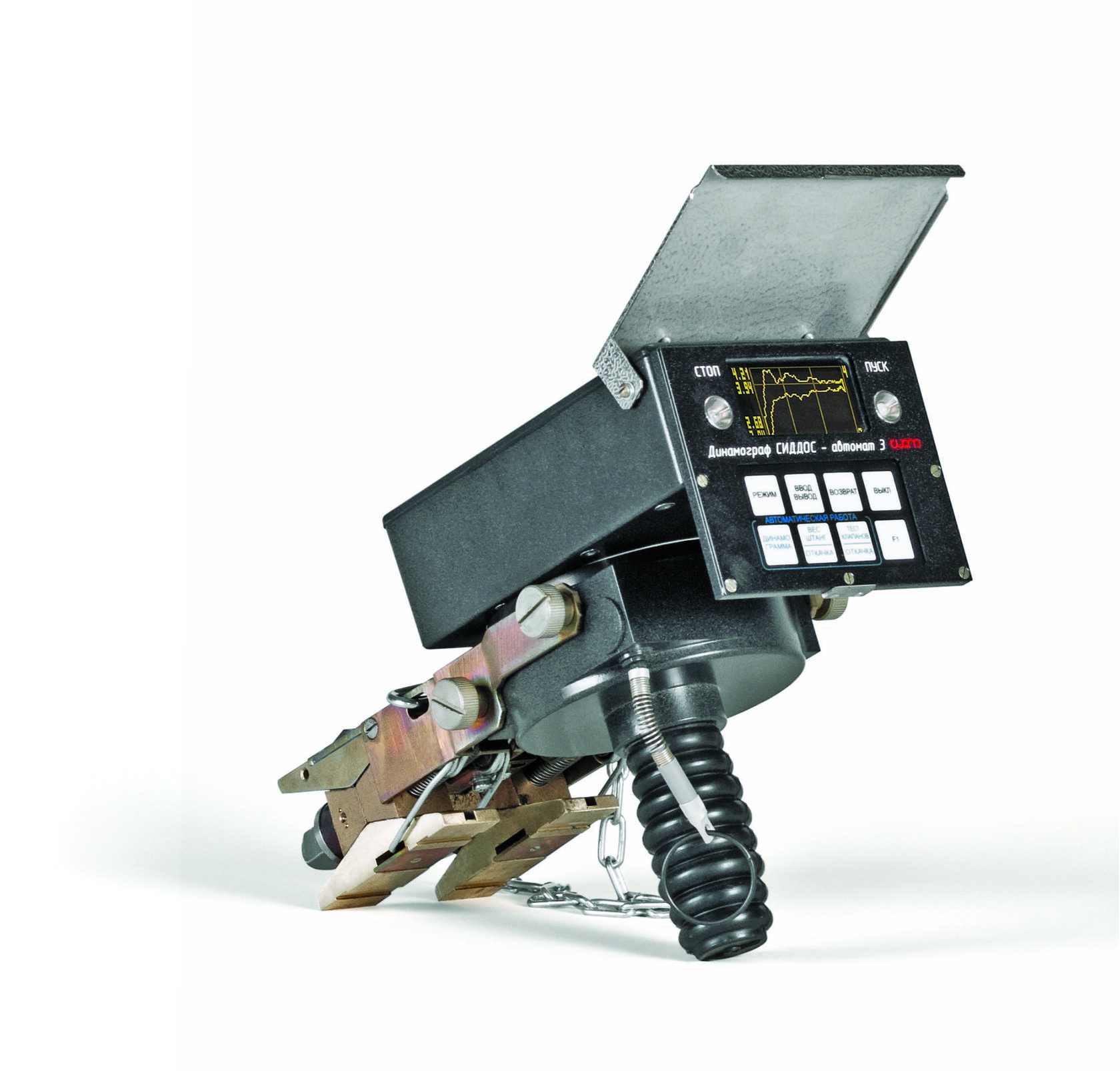

Динамограф "СИДДОС-автомат 3" оснащен рядом элементов управления и индикации: дисплеем (3), клавиатурой (4), сигнальными лампами "СТОП" и "ПУСК" (5,6), звуковым излучателем (8), защитной крышкой (7) для защиты от повреждений при транспортировке, поводком датчика перемещения (10) и ручкой для переноски и монтажа динамографа (11).
Принцип работы динамографа
Динамограф - это устройство, которое позволяет одновременно регистрировать изменение нагрузки на полированном штоке и его перемещение при работе станка-качалки. В динамографе доступны три вида исследований:
- комплексное исследование "ВЕС штанг + ОТКАЧКА", которое автоматически записывает статические нагрузки в верхнем и нижнем положении штока с выдачей команд оператору для включения/выключения ШГНУ, а затем записывает до 9 динамограмм;
- комплексное исследование "ТЕСТ клапанов + ОТКАЧКА", которое автоматически записывает утечки в статическом состоянии с выдачей команд оператору для включения/выключения ШГНУ, а затем записывает до 9 динамограмм
Все проводимые исследования можно запустить в автоматическом режиме с помощью отдельной клавиши на панели управления. Параметры каждого измерения могут быть изменены оператором в любое время в зависимости от целей измерения.
Вся информация сохраняется в энергонезависимой памяти динамографа, где она может быть просмотрена на графическом дисплее или передана на персональный компьютер или специализированный блок визуализации для дальнейшей обработки. Результаты всех законченных этапов измерений сохраняются, так что при необходимости можно повторно использовать данные без потери информации.
Для обеспечения продолжительного времени работы используются аккумуляторы, которые контролируются прибором и заряжаются встроенным зарядным устройством. При необходимости исследования можно прервать в любой момент, но результаты уже выполненных этапов будут сохранены. Например, комплексное исследование "ВЕС штанг + ОТКАЧКА" может быть использовано для контроля одиночной динамограммы с фиксацией статических нагрузок без контроля повторных динамограмм, а исследование "ТЕСТ клапанов + ОТКАЧКА" также может быть проведено не по полной программе (например, выполнить только контроль утечек).
Таким образом, динамограф позволяет проводить измерения в автоматическом режиме с возможностью изменения параметров измерений в любое время. Результаты всех законченных этапов сохраняются для последующей обработки на графическом дисплее или передачи на персональный компьютер или блок визуализации. Для продолжительного времени работы используются аккумуляторы с возможностью зарядки через встроенное зарядное устройство.
- комплексное исследование "ВЕС штанг + ОТКАЧКА", которое автоматически записывает статические нагрузки в верхнем и нижнем положении штока с выдачей команд оператору для включения/выключения ШГНУ, а затем записывает до 9 динамограмм;
- комплексное исследование "ТЕСТ клапанов + ОТКАЧКА", которое автоматически записывает утечки в статическом состоянии с выдачей команд оператору для включения/выключения ШГНУ, а затем записывает до 9 динамограмм
Все проводимые исследования можно запустить в автоматическом режиме с помощью отдельной клавиши на панели управления. Параметры каждого измерения могут быть изменены оператором в любое время в зависимости от целей измерения.
Вся информация сохраняется в энергонезависимой памяти динамографа, где она может быть просмотрена на графическом дисплее или передана на персональный компьютер или специализированный блок визуализации для дальнейшей обработки. Результаты всех законченных этапов измерений сохраняются, так что при необходимости можно повторно использовать данные без потери информации.
Для обеспечения продолжительного времени работы используются аккумуляторы, которые контролируются прибором и заряжаются встроенным зарядным устройством. При необходимости исследования можно прервать в любой момент, но результаты уже выполненных этапов будут сохранены. Например, комплексное исследование "ВЕС штанг + ОТКАЧКА" может быть использовано для контроля одиночной динамограммы с фиксацией статических нагрузок без контроля повторных динамограмм, а исследование "ТЕСТ клапанов + ОТКАЧКА" также может быть проведено не по полной программе (например, выполнить только контроль утечек).
Таким образом, динамограф позволяет проводить измерения в автоматическом режиме с возможностью изменения параметров измерений в любое время. Результаты всех законченных этапов сохраняются для последующей обработки на графическом дисплее или передачи на персональный компьютер или блок визуализации. Для продолжительного времени работы используются аккумуляторы с возможностью зарядки через встроенное зарядное устройство.
Работа с динамографом
Для работы с динамографом используются графический индикатор (дисплей), клавиатура и световая/звуковая сигнализация. Индикатор позволяет вводить данные исследования, контролировать ход работы, отображать исследуемый график, все идентификационные данные и численные параметры.
Световая и звуковая сигнализация используется для подачи команд оператору на остановку или запуск станка-качалки. Включение светового сигнала "ПУСК" означает необходимость включения станка-качалки, а "СТОП" - его остановку. Прерывистый звуковой сигнал в сочетании со световым "СТОП" указывает на положение, в котором нужно остановить станок-качалку.
Мелодия "Голубой вагон" сигнализирует об окончании очередного этапа измерений. Если мелодия проигрывается одновременно со световым сигналом "ПУСК", это значит, что нужно запустить СКД после его предварительной остановки. Мелодия "Калинка" означает завершение исследования.
Световая и звуковая сигнализация используется для подачи команд оператору на остановку или запуск станка-качалки. Включение светового сигнала "ПУСК" означает необходимость включения станка-качалки, а "СТОП" - его остановку. Прерывистый звуковой сигнал в сочетании со световым "СТОП" указывает на положение, в котором нужно остановить станок-качалку.
Мелодия "Голубой вагон" сигнализирует об окончании очередного этапа измерений. Если мелодия проигрывается одновременно со световым сигналом "ПУСК", это значит, что нужно запустить СКД после его предварительной остановки. Мелодия "Калинка" означает завершение исследования.
Клавиатура позволяет включать прибор, изменять значения параметров, просматривать графики исследований, очищать память и заряжать аккумулятор. Клавиши "РЕЖИМ", "ВВОД" и "F1" используются для перебора режимов, чисел, результатов исследований в прямом направлении. Клавиша "ВОЗВРАТ" используется для перебора параметров в обратном направлении. Клавиши "ДИНАМОГРАММА", "ВЕС штанг + ОТКАЧКА" и "ТЕСТ клапанов + ОТКАЧКА" запускают соответствующие исследования. Клавиша "F1" используется для пошагового перебора результатов от последнего к первому. Клавиша "Выкл." выключает динамограф.
Для включения динамографа необходимо нажать клавишу "РЕЖИМ", а для выключения - "ВЫКЛ". Если оператор не использует динамограф более 4 минут, то он автоматически выключится. Также при снижении напряжения аккумулятора до 6,6 вольт происходит автоматическое выключение. При этом сохраняется вся накопленная информация в приборе.
Для включения динамографа необходимо нажать клавишу "РЕЖИМ", а для выключения - "ВЫКЛ". Если оператор не использует динамограф более 4 минут, то он автоматически выключится. Также при снижении напряжения аккумулятора до 6,6 вольт происходит автоматическое выключение. При этом сохраняется вся накопленная информация в приборе.
